立式手摇刷式
过滤器原理概述

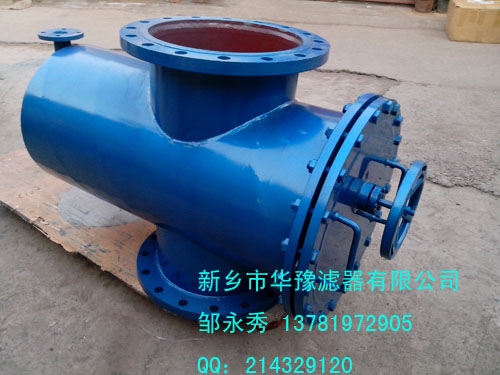

立式手摇刷式过滤器
由过滤器本体、不锈钢过滤网、带手柄>的清洗刷架组、排污阀及压力表所组成，清洗刷架组穿过过滤器盖，清洗刷安装在不锈钢过滤网内部，水流经手摇刷式过滤器时，杂质被滤网拦截，当需要排污时，只要打开排污阀顺时针方向摇动手柄数圈，即可完成排污，不必拆卸过滤器清洗内部滤网，清洗排污过程水流不中断。
2. 立式手摇刷式过滤器
应用范围
过滤应用：冷却水过滤；保护喷头；污水三级处理；市政水回用；车间用水；R．O．系统前过滤；酸洗；造纸白水过滤；注塑成型机；巴氏消毒系统；真空泵系统；空压机系统；连铸系统；水处理应用；制冷采暖水系统。
灌溉过滤应用：地下水；市政水；江河、湖、海水；果园；苗圃；温室；高尔夫球场；公园。
3.立式手摇刷式过滤器
产品特点
■单台最大过滤流量可达970m3/h
■过滤精度从4000微米-20微米
■滤网可选钻孔（4000-800μm），楔形（1000-50μm）编织复合（800—20μm）
■最小工作压力≥0.1MPa
■最高工作压力≤2.5MPa(特殊可定制)
■工作温度≤95℃
■清洗方式：刷式
■安装形式：可立式安装或卧式安装，多台并联可获得更大流量
4立式手摇刷式过滤器产品选型
您在选择手摇刷式过滤器的时候，请考虑以下几个参数
1、 处理流量
2、 过滤介质的化学性质
3、 过滤介质的悬浮物浓度
4、 要求的过滤精度
5、 管道的压力
立式手摇刷式过滤器过滤精度对照表
微米（μm） 10 25 30 40 50 80 100 120 150 200 400 800 1500 3000
目数 1500 650 550 400 300 200 150 120 100 80 40 20 10 5
过滤器材质
■壳体：碳钢、304不锈钢、316L不锈钢
■滤网：304不锈钢、316L不锈钢
■刷架：304不锈钢、316L不锈钢
■排污阀：铸铁、铜、不锈钢
■密封圈：EPDM橡胶
■清洗刷：不锈钢、尼龙
注：可根据客户需求选用镍、钛合金等特殊材质，具体情况请咨询公司。
5.立式手摇刷式过滤器设备安装与连接
1、设备本体安装
（1）安装使用时，应注意对控制箱、传感器及传动部分的保护，防止损坏。
（2）按照立式手摇刷式过滤器本体上的箭头提示方向连接管道，使水流方向与本体上的箭头方身一致。XHS系列手摇刷式过滤器有两种安装形式（见下图），采取任何一种安装形式时，应注意使自动排污阀的出口方向为水平或向下，以保证排污更彻底。
（3）立式手摇刷式过滤器应安装在需要保护的用水设备之前，并尽量靠近用水设备。
（4）在动力系统中，手摇刷式过滤器应安装在水泵与用水设备之间，越靠近用水设备越好。当泵与用水设备之前的压力超过过滤器的极限压力，立式手摇刷式过滤器也可安装在水泵之前，并尽量靠近水泵。
（5）排污阀连接方式分为法兰和丝扣，排污管不宜过长，最好不要超过 10 米。
（6）安装时应考虑便于检修，立式手摇刷式过滤器前后应安装关断阀门，且应安装旁通管道。
