LYC-50Z真空滤油机,PLC控制高效真空滤油机产品简介:
高效真空滤油机主要功能:脱水、脱气、去除机械杂质、与再生装置并联还可脱酸、脱色、提高绝缘度。
真空滤油机包括初滤器、真空蒸发罐、油泵、过滤装置、冷凝器(即凝汽器)、真空泵、PLC控制系统等部分。不纯净油在大气压力作用下,经初滤器进入真空 蒸发罐。油被加热至 100℃以上后喷入真空室,成为细小的油滴。油中的水分快速蒸发为水蒸汽,进入冷凝器冷凝后排出。未冷凝的水蒸汽则由真空泵排至大气 中。汇集在真空蒸发罐底部、已经蒸发脱水的油被油泵送入过滤装置,滤去油中的固体杂质,进一步吸收掉微量水分。真空滤油机能显著地提高排除油中水分的效 果,适用于高压电器用油的提纯。
PLC控制高效真空滤油机性能特点:
真空系统:由真空罐、真空泵、积液罐,补气系统组成。
过滤系统:采用三级过滤,吸油口粗过滤器保护油泵延长寿命。泵后设有两级精过滤器。
加热系统:采用分段逐级加热,表面热负荷小于1.0w/cm2,不会过热引起油液变质。油温可在0-100任意调节,自动控制,并设有保护装置,当油液过少时自动停止工作,避免干烧引起加热器的损坏。
自动控制系统:本机采用变频器,也为变送器,温度传感器,真空度传感仪等一系列自动控制仪表采集设备运行的信息,交由中心处理器进行处理,自动控制整台设 备的运行并监视设备的运行状况。本机带有各种保护装置(过载保护、过压保护、相序保护、异常运行停机保护),可确保设备安全运行。

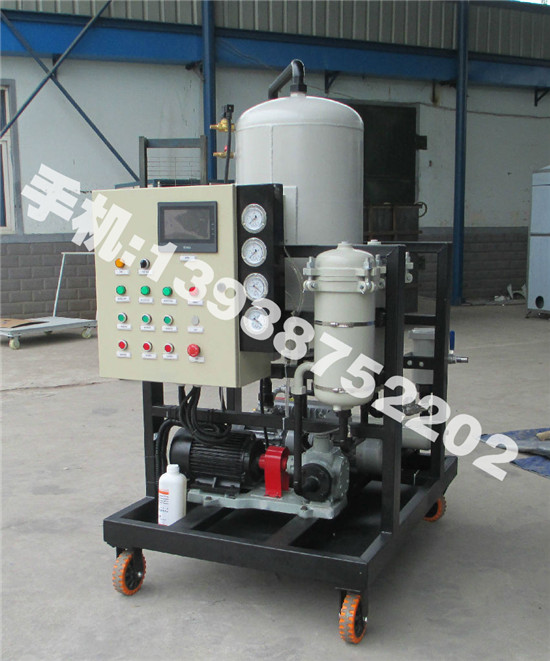

LYC-50Z真空滤油机整机结构:整机一体化架桥结构,减少体积。采取整体可拆卸油槽,保证上面无油作业,减少环境污染。有移动式、固定式、全封闭式,车载式等多种型号可供选择。

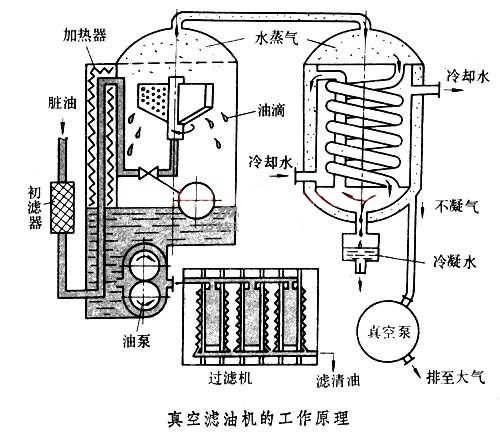

PLC控制高效真空滤油机工作原理图
PLC控制高效真空滤油机技术参数
项目 | 参数名称 | 型号\单位 | LYJ-Z25 | LYJ-Z50 | LYJ-Z100 | LYJ-Z200 |
设 备 技 术 参 数 |
公称流量 | L/min | 25 | 50 | 100 | 200 |
工作真空度 | Mpa | -0.06 | ||||
工作压力 | Mpa | ≦0.5 | ||||
工作油温 | ℃ | 45-65 | ||||
工作电源 | V | 50Hz380V三相四线 | ||||
总电功率 | KW | 10 | 12 | 13.5 | 33 | |
进出油管径 | mm | 32 | 32 | 32 | 48 | |
外形尺寸 | cm | 120 x94x155 | 120x96x155 | 120x100x160 | 160x120x200 | |
设备重量 | Kg | 380 | 400 | 420 | 500 | |
油 处 理 指 标 |
油中含水量 | ppm | ≦50 | |||
过滤精度 | µm | ≦1 | ||||
颗粒度 | NAS1638 5级相当于SAE749D2级 | |||||
酸值 | mgKOH/g | ≦0.1 | ||||
电阻率 | Ω·cm | ≦5×109 |
