LPF BN/HC280DE10D1X/-L24贺德克低压管路过滤器

2019-07-30 16:43  点击数:

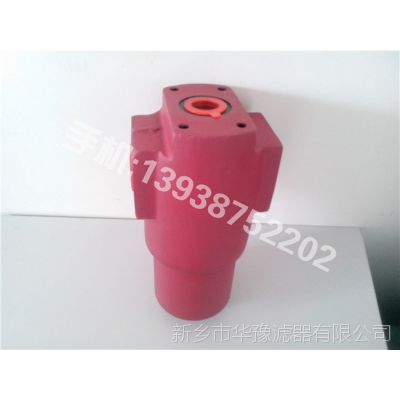

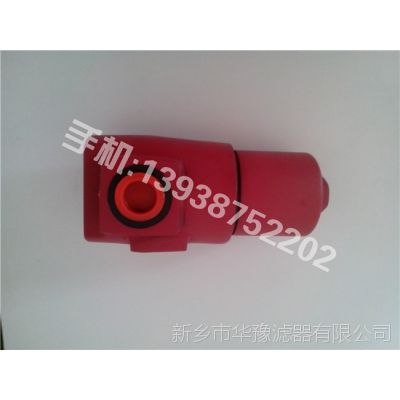

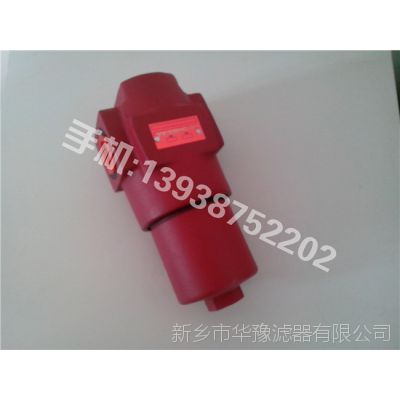

  LPF BN/HC280DE10D1X/-L24贺德克低压管路过滤器

  该过滤器--------流量至280L/min

  该过滤器--------压力等级至25和50bar

  该过滤器--------材料:钢QT450

  一、LPF 低压管路过滤器概述:

  1、LPF系列回油过滤器主要用于液压系统中回油的精过滤。

  2、本过滤器可直接安装在油箱盖板上。

  3、该过滤器上装有污染发讯器(目视或电信号指示),用于本过滤器中的滤芯被污染物堵塞时发出讯号指示,以便维修人员更换滤芯。

  4、滤芯采用玻璃纤维材料折叠而成,具有过滤精度高、

  通油量大原始压力损失小、纳污容量大等优点。

  5、玻璃纤维材料的滤芯过滤精度:3、5、10、20μm。

  金属网材料的滤芯过滤精度:25、50、100、200μm。

  6、流向:入口在侧面,出口垂直向中下。

  使用温度:-10℃ ℃~+100℃ .

  7、旁通阀开启压力:ΔP=3bar+0.5bar。

  8、适用介质:矿物油、润滑油等。

  9、用于水介质过滤时请与厂方联系。

  二、型号说明:

  LPFBN/HC280DE10D1X/-24

  (1)、代表过滤器形式

  (2)、代表滤芯材料:BN/HC  玻璃纤维,

  W/HC 不锈钢金属网

  (3)、壳体规格/材料:碳钢 60,110,140,160,140,260(4)、工作压力:D=25bar

  G=50bar

  (5)、连接形式/连接尺寸:E

  (6)、过滤精度μm:BN/HC(3、5、10、20)

  W/HC(25、50、100、200)

  (7)、污染发讯器形式:Y--发讯器接口带塑料螺塞,

  A--发讯器接口带钢制螺塞,

  B—目视发讯器,C—电气发讯器,D—目视/电气发讯器。

  (8)、型式代号:1—标准连接。

  (9)、型号代号:X—提供版。

  (10)、补充说明:V—氟橡胶密封,过滤器适用于易迅速生物分解的油和磷酸酯(HFD-R)

  L—带相应电压的指示灯(24V、48V、110V、220V)

  KB—无旁通阀

  B—旁通阀有特殊开启压力(B1=1bar,B6=6bar)
